デュアルプレートチェックバルブのサプライヤーとして、私はこれらのバルブが流体制御システムで重要な役割を果たしているのを直接目撃してきました。理解すべき最も重要な側面の 1 つは、デュアル プレート 逆止弁に対する逆流の影響です。このブログでは、このトピックを深く掘り下げ、その背後にある科学、実際的な意味、そしてそれが当社の製品にどのように関係しているかを探っていきます。
逆流とデュアルプレートチェックバルブについて
逆流とは、パイプライン内の流体の逆流を指します。圧力の急激な変化、ポンプの停止、システムの故障など、さまざまな理由で発生する可能性があります。この逆流は、機器の損傷、流体の汚染、システムの非効率的な動作などの重大な問題を引き起こす可能性があります。
デュアルプレートチェックバルブは、逆流を防ぐように設計されたバルブの一種です。これは、バルブ本体の中心でヒンジで留められた 2 つの半円形のプレートで構成されています。流体が法線方向に流れると、プレートが開き、流体が通過できるようになります。しかし、流れが逆になるとプレートが閉じて逆流を遮断します。
デュアルプレート逆止弁に対する逆流の影響
摩耗と損傷
デュアルプレート逆止弁に対する逆流の最も直接的な影響の 1 つは摩耗です。逆流による突然の衝撃によりプレートがバタンと閉まり、ヒンジやシール面に機械的ストレスが生じる可能性があります。時間が経つと、磨耗、変形が起こり、最終的には漏れが発生する可能性があります。逆流イベントの頻度と強度は、摩耗速度に大きな影響を与える可能性があります。たとえば、ポンプの起動と停止が頻繁に行われるシステムでは、バルブの逆流イベントが増加し、バルブ コンポーネントの摩耗が増加する可能性があります。
シール性能
逆流防止にはデュアルプレート逆止弁のシール性能が重要です。逆流により、バルブのシール能力が損なわれる可能性があります。プレートが摩耗や損傷により適切に閉まらない場合、たとえ少量であっても逆流が発生する可能性があります。これにより、システム内の圧力が損失し、効率が低下し、流体が汚染される可能性があります。さらに、逆流によるバルブ内の破片や粒子の蓄積もシール性能に影響を与える可能性があります。これらの粒子はプレートとバルブシートの間に捕捉され、しっかりとしたシールを妨げる可能性があります。
騒音・振動
逆流は、バルブや周囲のパイプラインに騒音や振動を引き起こす可能性もあります。逆流によりプレートが突然閉じると、流体とパイプラインを通って伝わる衝撃波が発生します。この衝撃波によりバルブやパイプラインが振動し、大きな騒音が発生する可能性があります。騒音や振動は煩わしいだけでなく、バルブに潜在的な問題があることを示している可能性があります。過度の振動はバルブの接続を緩め、パイプラインを損傷し、ひどい場合には構造上の破損につながる可能性があります。
流れ抵抗
場合によっては、逆流によりバルブ内の流れ抵抗が増加する可能性があります。逆流によりプレートが閉じると、通常の流体の流れに障壁が形成されます。逆流発生後にバルブが完全に開かないと、流体の流れが制限され、システム効率の低下につながる可能性があります。これは、高流量が必要なシステムでは特に問題となる可能性があります。
当社のソリューション: ウェハータイプおよびステンレス製デュアルプレートチェックバルブ

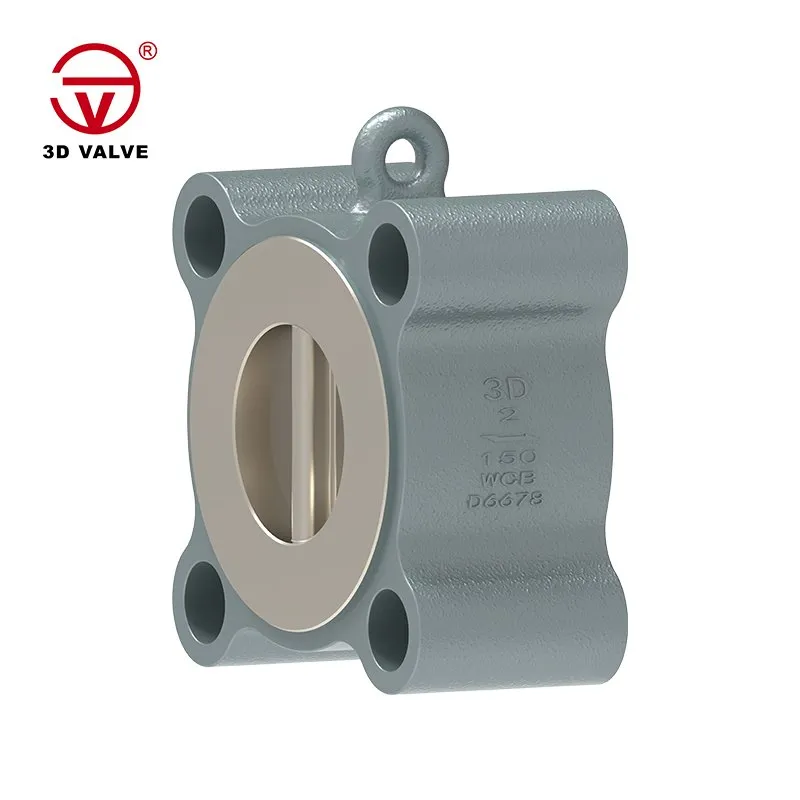

当社では、逆流によってもたらされる課題に対処するために、高品質のデュアルプレート逆止弁を幅広く提供しています。私たちのウエハ式デュアルプレートチェックバルブパイプラインのフランジ間に簡単に設置できるように設計されています。コンパクトな設計なので、システムに必要なスペースを削減できます。ウェハータイプの設計により、バルブが故障した場合でも迅速に交換できます。
私たちのステンレス製デュアルプレートチェックバルブこれも、特に耐食性が重要な用途に最適な優れたオプションです。ステンレス鋼は耐食性に優れているため、化学処理工場、水処理施設、海洋石油・ガスプラットフォームなどの過酷な環境での使用に適しています。また、ステンレス鋼の使用によりバルブの耐久性が向上し、逆流による磨耗の影響が軽減されます。
逆流の影響を軽減する
デュアルプレートチェックバルブへの逆流の影響を軽減するには、適切な設置とメンテナンスが不可欠です。設置中、バルブが正しい方向に設置されていること、およびパイプラインが適切に位置合わせされていることを確認することが重要です。これにより、プレートの開閉がスムーズになり、摩耗や損傷のリスクが軽減されます。
定期的なメンテナンスも大切です。これには、バルブの摩耗の検査、バルブのコンポーネントを洗浄して破片を除去すること、必要に応じてヒンジに注油することが含まれます。さらに、騒音、振動、圧力変化などの逆流の兆候がないかシステムを監視することは、潜在的な問題を早期に検出し、是正措置を講じるのに役立ちます。
結論
結論として、逆流はデュアルプレートチェックバルブの性能と寿命に大きな影響を与える可能性があります。摩耗や損傷を引き起こし、シール性能に影響を与え、騒音や振動を発生させ、流れ抵抗を増加させる可能性があります。しかし、これらの影響を理解し、当社のウエハータイプやステンレス製デュアルプレートチェックバルブなどの高品質バルブの使用、適切な設置とメンテナンスの実施などの適切な対策を講じることで、逆流による悪影響を最小限に抑えることができます。
流体制御システム用の信頼性の高いデュアル プレート 逆止弁が必要な場合は、詳細についてご相談ください。当社の専門家チームは、お客様の特定の用途に適したバルブの選択をお手伝いし、最適なパフォーマンスを確保するために必要なサポートを提供します。
参考文献
- 「バルブハンドブック」ジョン・W・ローズ著
- 「流体力学と油圧学」ロバート L. モット著
- ASME 規格や API 規格など、逆止弁に関する業界規格やガイドライン。
